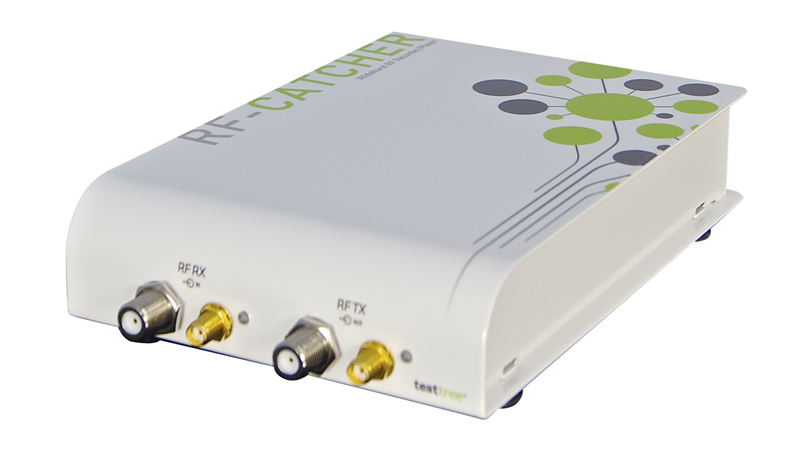

RF-Catcher射频记录仪覆盖频率范围从70 MHz到6 GHz的无线信号，可以满足大部分无线通讯信号录制和播放；包括收音广播（FM,DAB等）、电视广播（DVB-T/T2, C/C2, S/S2, ISDB-T等）、GPS信号、手机信号、Wi-Fi、甚至卫星信号（DVB-S/S2）。对于Ku/C频段信号的接收，需与下变频器一起使用。内置的GPS/Glonass接收功能提供精准的位置信息，KML文件，元数据， NMEA协议兼容。RF-Catcher通过USB连接电脑使用，轻巧易于便携。

产品特点：

• 2*RF接收, 2*RF输出，SMA/F端口
• 频率范围：70 MHz ~ 6 GHz, 精确度 1 kHz
• 可变带宽： 1 ~ 56 MHz
• 自动过滤：播放时谐波抑制、接收时带外信号抑制
• IQ文档在电脑上储存：12 Msps采样率, 170 分钟刻录文件约512 GB
• 非专利 IQ 文件格式, Matlab兼容
• 内置GPS/Glonass接收：KML文件，元数据， NMEA协议兼容
• 多个设备之间可进行接收/播放的同步启动模式
• RF接收：
- 状态指示灯：USB连接、IQ取样丢失、内饱和度 (ADC)、外饱和度 (LNA)
- FFT显示：频谱测量：FFT精确度，FFT插入标记
平均值功能：RMS、zui小值/zui大值保持
FFT 窗口功能：rectangular, Hamming, Blackman, Hann
- 信号瀑布图(3-D spectra)
- 频带内功率测量
• RF接收：可变增益，自动增益 (AGC)，滚动缓存模式
• RF 回放：可变衰减

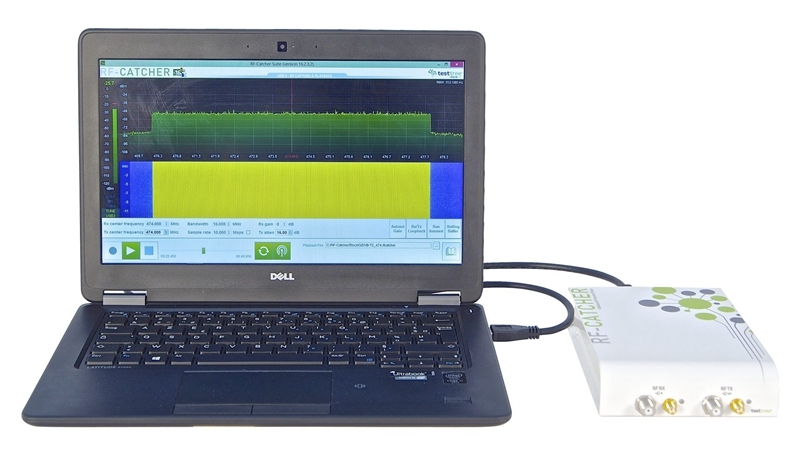

• 通过USB3.0连接电脑，可向下兼容USB2.0
• 兼容Windows 7/8/8.1/10 (x64位系统)
• 尺寸: 163*115*27 mm , 重量: 600 g , 功耗:3W

产品应用
• 芯片 / 机顶盒 / 电视现场测试调试
• 样机演示
• 刻录的信号存储后便于复制/共享
• 电台 / 电视广播 / 电信通讯射频故障排除
• 自动化测试（命令行工具）
• 电信监管机构的验证工具

RF-CATCHER产品规格

接收模式
频率
频率范围：70MHz – 6GHz

频率精度：1KHz

实时带宽：1 – 56MHz

分辨率带宽：30Hz（2M带宽） - 210KHz（55M带宽）
噪音系数
＜ 8dB
相位噪音@10KHz
1200MHz -91.3dBc/Hz

3200MHz -85.2dBc/Hz

5000MHz -82dBc/Hz
底噪/灵敏度
-110 dBm
IF频段
ADC分辨率：12 bit

采样频率：61.44 Msps max
RF输入特性
输入电平范围：-110 ~ +2.5dBm

输入电平精度：±3dB

输入电平分辨率：1dB

zui大峰值功率：2.5dBm

zui大DC输入*：+15V

*绝duizui大值
增益范围（1dB步进）
800MHz 0 – 74dB

2300MHz 0 – 73dB

5500MHz 0 – 65dB
IIP3
1200MHz 7.2 dBm

3200MHz 8.4 dBm

5000MHz 15.2 dBm
存储
512GB@12Msps 170 min

512GB@24Msps 85 min

512GB@40Msps 50 min
发射模式
频率
频率范围：70MHz – 6GHz

频率精度：1KHz

实时带宽：200KHz - 56MHz
相位噪音@10KHz
1200MHz -91.3dBc/Hz

3200MHz -85.2dBc/Hz

5000MHz -82dBc/Hz
RF输出特性
衰减范围：0~89dB

幅度精度：±3dB

幅度分辨率：1dB

zui大输出功率：5 dBm

zui大DC输出：+15V
