一、产品介绍

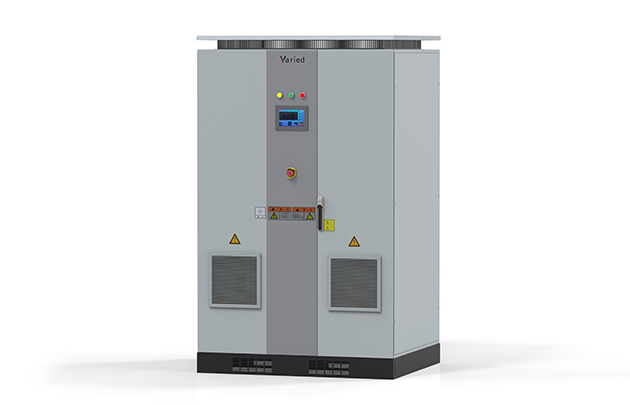

Varied的V2G回馈型电子负载专为燃料电池电堆、燃料电池发动机系统测试开发、大型直流电源地面电源的测试以及各种电池的放电测试开发的电源。可模拟各种负载特性，又能将电能无污染的回馈电网。

其独特的能力回收功能，可以回收电能然后厂内直接利用，不但为用户节省了用电和散热成本，同时也符合节能环保的需求。内置多种通讯接口，便于客户进行全面的精确测量。同时在测试的过程中可以观测电池的电压、放电时间和电池放电容量。

满足以下国标：

GBT 23645-2009 乘用车用燃料电池发电系统测试方法

GBT 23751.2-2017 微型燃料电池发电系统 第2部分 性能试验方法

GBT 24554-2009 燃料电池发动机性能试验方法

二、性能特点

1.全功率回馈特性

2.恒压限流、恒流、恒功率、定电阻四种放电模式

3.电子负载功能、双向电源功能

4.具有预充电功能，防止直流加载电流过冲

5.采用高速数字控制技术，输出精度达到0.1%。

6.采用七寸触摸屏操作、显示便捷。

7.内部器件采用LEM、英飞凌等国际品牌，设备可靠性高。

8.具有多种操作接口，可实现远程操作，无人值守以及嵌入测试系统。

9.采用模块化设计，设备后期维护简便。

10.独立散热通道设计，体积小，散热快、温升低、运行可靠性高。

三、应用领域

1.电堆模组

2.燃料电池系统

3.DC/DC变换器

4.动力电池包

5.电机控制器

6.空压机等高压辅件

7.新能源汽车放电至电网

四、技术参数

型号
VEADL-60-100
直流（输入特性）
名称
具体标参
输入电压
24-1000Vdc
额定电压
600V
额定电流
100A
额定功率
60kW
电压精度
≤0.1%FS
电流精度
≤0.1%FS
源效应
≤0.1%FS
负载效应
≤0.1%FS
电流纹波（rms）
≤0.2%FS
响应时间（10%~90%）
≤7ms（无超调）
电流设定分辨率
0.1A
电压设定分辨率
0.1V
功率设定分辨率
0.1kW
电阻设定分辨率
0.1Ω


交流（输出特性）
输出接线方式
三相三线+地线
输出功率
60KW
输出电压
380Vac±10%
频率
50Hz±5%
功率因数
≥0.99
电流总谐波
≤3%
设备功能
电子负载、直流电源通用模式
通讯接口
上位机
RS485（标配）、CAN（标配）、以太网（选配）、GPIB（选配）
安全特性
保护方式
欠频、过频、交流过压、交流过流，交流欠压，缺相、漏电流保护，过温保护、输出过压保护、过流保护
噪声（距离机柜1m处）
≤75db
防护等级
IP21
显示屏形式
7寸触摸彩屏
冷却方式
强制风冷（可控）


工作环境
温度
-10℃-45℃
湿度
10-90% （非凝结)
海拔高度
2000m
尺寸(W*H*D)
903*2082*897mm

产品型号
通道一
额定电压
额定电流
额定功率
VEADL-60-100
600V
100A
60kW


五、功能介绍

5.1 负载原理

5.1.1电气拓扑

5.2 软件界面

5.2.1电子负载界面

5.2.2模式选择

恒流通用模式

恒阻模式

恒功率模式

5.3响应时间

电子负载电流突加载（10%-90%）5.96ms且无超调

5.4紧急停止功能

具有紧急停止功能，在出现类似失控等紧急状况时，可通过按下操作面板上的急停开关紧急停止电源输出，避免对客户的设备造成损坏。设备停止或故障时，开关量反馈并在信号灯体现设备当前运行状态。

5.5自动线电压补偿功能

配置自动线电压补偿功能，可通过检测自动补偿线损，提高负载端的电能质量，提升电源的输出带载能力。

5.6自诊断和保护功能

具有输入（缺相、过压、欠压）、直流母线过欠压保护、输出过欠压，输出过流，过热， 输出短路保护、IGBT 过流保护等丰富的保护功能，能够实时监测各项运行参数，在异常情况下自动诊断并快速切断主电路，避免对内部器件造成损坏。

5.7通讯功能

标配 RS485、以太网、CAN 通讯功能，可选配 GPIB 通讯功能；能够与 PC 连接实现远程操作、无人值守以及嵌入测试系统；可通过通讯接口实现产品启动、停止、设置运行参数等操作，并可实时查询电源的运行状态、运行参数值、报警信息。可根据客户要求，进行通讯协议定制。

5.8配套能力

     V2G回馈型电子负载可根据客户现有台架或测试设备进行软硬件匹配，降低客户在进行设备升级时顾虑。
