1、设备使用电源要求：

  ◆  输入电压：单项   AC220V±10%

  ◆  频率：50/60Hz

  ◆  相数：单项三线制（L-N-PE)

  ◆  电压分辨率：1V

  ◆  输出电压波形分辨率≤5%

2、静电放电的起因：

静电放电的起因有摩擦起电、接触分离起电、感应起电、传导起电等多种，但IEC61000-4-2 主要描述在低湿度情况下，通过摩擦等因素，使人体积累了静电，当带有静电的人在与设备接触的过程中，就可能产生静电放电。

3、测试目的：

静电放电现象是模拟：在低湿度条件下，带电的人体直接触摸电子设备对设备放电，产生的对设备的影响（直接放电）；和在触摸临近设备时产生放电对所关心设备的影响（间接放电）。

4、产品介绍：

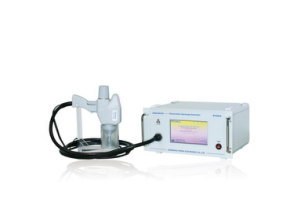

ESD61002TA触摸式静电放电发生器产品完全符合或超过国际标准IEC 61000-4-2和国家标准GB/T17626.2的要求，主要用于评定电子电器产品静电放电抗扰度能力。无论在外观上，还是在性能指标上，都是可以与国外同类产品媲美的电磁兼容测试设备。

 4.1、产品特点：

 ▲ 7.0触摸屏显示，内置环境温湿度显示；
 ▲ 符合 IEC61000-4-2 和 GB/T17626.2 标准的要求；
 ▲ 为评定电气和电子设备经受静电放电时的性能提供一个判据；
 ▲ 液晶显示，智能控制，使用进口程控高压电源，可靠性好；

 ▲ 内置国际标准等级参数 ,内置一键编程模式，体积小，操作方便；

 ▲ 使用简单，无需注意操作顺序（有软件保护）；
 ▲ 可以非常方便地更换阻容套件，以满足不同标准的试验要求。

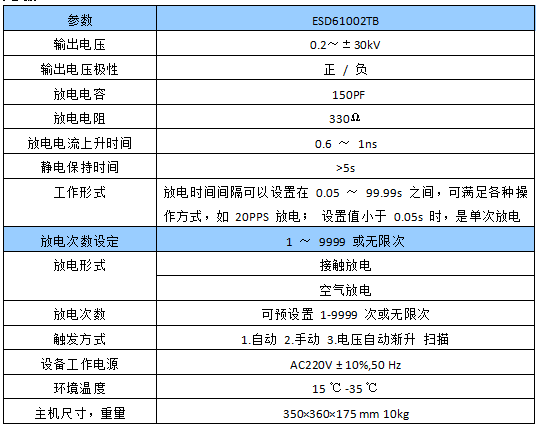

4.2、技术参数：

4.3、实验配置：标准静电放电实验环境ESD-DESK

静电放电实验桌是为静电放电试验而专门设计的试验装置，符合IEC61000-4-2和GB/T17626.2标准，也可以用于脉冲群和衰减振荡波的抗扰度试验。

标准静电放电实验桌规格：

这套试验配置是针对静电放电试验专门设计的，符合IEC61000-4-2和GB/T17626.2标准的要求，对提高静电放电试验的重复性和可比性有重要作用。根据被试设备不同，静电放电试验有台式和落地两种配置，ESD-DESK则是两种配置的组合。本配置还可以用于脉冲群和衰减振荡波的抗扰度试验。

静电放电抗扰度试验配置示意图：

                        台式设备试验配置示意图

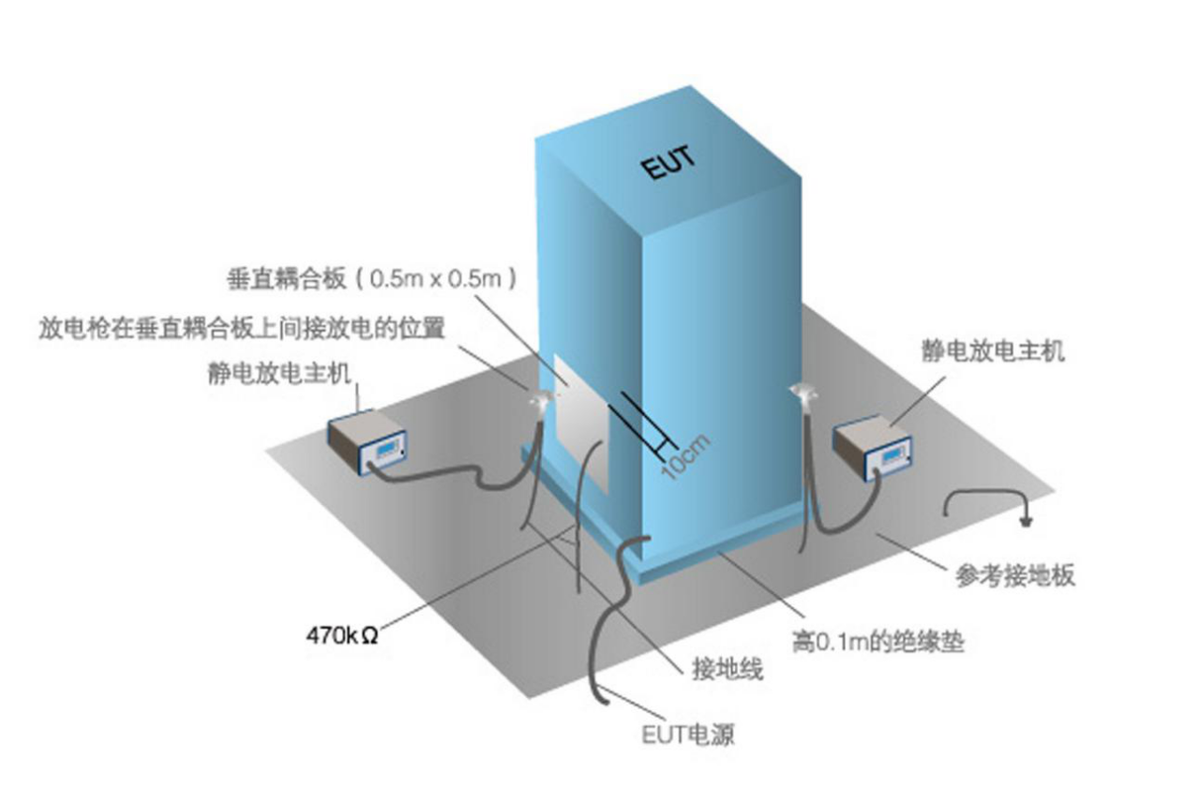

                                  落地式设备试验配置示意图
